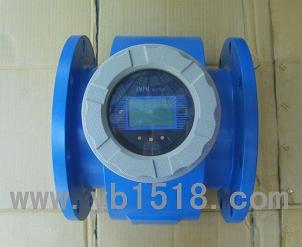

HD-LDE-D電池供電型電磁流量計以其獨有的特點，在很多行業有著非常廣泛的應用。然而以往大多數電磁流量?jī)x表都是以220V交流供電，在儀表低功耗的要求上顯然落后了。隨著各種便攜式儀表的不斷出現，電磁流量計的低功耗以及便攜式的設計要求便應運而生了。
HD-LDE-D電池供電的電磁流量計，在硬件和軟件設計中都不同于交流供電的電磁流量計。硬件設計中，主要在放大電路上采用了高性能的集成電路和先進的設計思想，對強干擾背景下微弱信號的放大與A／D轉換方式進行了研究。采用了精度很高的雙積分模數轉換，對各種尖脈沖及交流工頻干擾有很好的消除作用。激磁方式采用零點穩定性好、抗工頻干擾能力強的三值低頻矩形方波，由于是周期性間歇工作，大大降低了激磁功耗。對于核心部件單片機，采用了MICROCHIP公司生產的低功耗功能強大的八位微處理器PIC16F877。在軟件設計中，單片機采用省電模式工作，每次信號采集、運算、顯示處理后等待中斷喚醒再進行下一次的測量過程。利用由單片機控制輸出的脈沖信號對模擬開關進行控制，分時對電源以及硬件電路中各開關的動作進行切換，使得測量電路功耗降至最低。
HD-LDE-D型電池供電電磁流量計是專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于現場無電源供應場所，如城市供水、污水處理、水利工程等行業。
二、主要技術參數
公稱通徑：DN10-DN1200/DN150- DN3000也可選插入式電磁流量計
公稱壓力：0.6～4.0Mpa（特殊壓力可定制）
精 確 度：±1.0%
測量范圍：0～12m/s
測量介質（電導率）：〉5μs/cm
介質溫度：-20℃～120℃
環境溫度：-10℃～80℃
環境濕度：≤95%（相對濕度）
供電方式：3.6V/DC內置鋰電池供電，連續工作時間大于6年
電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑/銥合金
襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
連接方式：法蘭式、插入式、夾持式
結構形式：一體型、分體型
防護等級：IP65、IP68
顯示方式：LCD大屏幕液晶顯示瞬時流量
輸出信號：脈沖輸出0.0001-10m/p可設置脈沖寬度20ms（無源光耦輸出）
通訊方式：GSM無線數據遠傳（短信形式數據包）

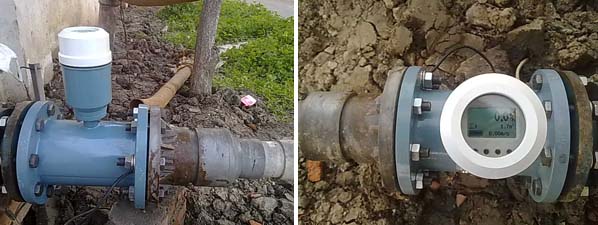

現場安裝圖
