1.原理

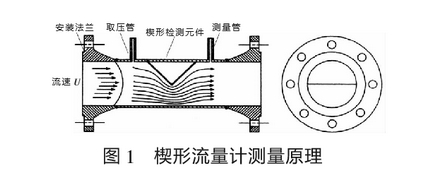

當充滿管道的流體流經楔形流量計時,在楔形孔板上游側和“下游側測到流體的差壓,差壓變送器將差壓信號轉為4~20mADC信號輸出，此信號經人工智能流量運算器處理或DCS處理后,得到瞬時流量值。楔形流量傳感器的檢測件是楔形孔板,它是-塊V形節流件,圓形頂角朝下，含懸浮顆粒(粉塵、泥沙及其它固體顆粒)流體和高粘度液體流過時在節流件上游側不會產生滯流,也不會在節流體上、下游側發生固體顆粒或粘稠物的積存,確保了楔形流量傳感器長期運行穩定性。楔形流量計測量原理如圖1所示。
2.特點
(1)長期現場運行精度高。在液體流量測量中,精度可達0.2級;在氣體測量中,精度可達0.5級。楔形流量計長期穩定性好,被譽為零故障率儀表。
(2)流量范圍度寬。精度0.2級時,流量范圍可達1:25;精度0.5級時,流量范圍高達133。這是其它差壓式流量計無法比擬的。
(3)適用范圍極廣。不僅適用于單相流體,也適用于氣液、氣固和液固等雙相流體。其雷諾數最小達300,最高可達1x106以上。因此,楔形流量計既可工作在層流狀態,也可工作在紊流狀態,其最低流速達0.0.1m/s。而且楔形流量傳感器無沉積、不堵塞,可適用于高溫高壓高粘度、強腐蝕的各種液體和高含塵氣體的流量測量。
(4)防粘附楔形傳感器。楔形流量計采用“V"型體節流件，可消除滯留區,防止系統出現堵塞現象。傳感器測量管與節流件防粘附,是流量測量技術的重大突破。它消除被測量介質中的泥沙、粉塵懸浮物、纖維等對流量傳感器測量管的粘附、堆積,同時也防止了測量管的腐蝕,是準確測量流量的基礎與保證。
3.安裝及維護
(1)一次表分體式,更換楔形件(中間可擴展量程。
(2)差壓變送器可輸出4~20mA的電信號,便于配用各種儀表。
(3)楔形流量計附有前后測量管，可水平或垂直安裝,當垂直安裝時,流體應自上而下流動。測量液體時應注意使差壓變送器方便排除氣泡,以免弓起儀表零點漂移。
(4)楔形流量計上下游側應配置管段(上游5倍管道直徑,下游2倍管道直徑),管道內部應光滑、清潔、無附著物。
(5)水平安裝時,楔形差壓元件應與管道中心線:成90°;對于垂直安裝,由于取壓點之間輕微的靜壓影響,必須注意差壓變送器調零。
