渦街流量計溫壓補償與測量系統的關系
發布時間：2022-01-06 09:10:31
渦街流量計是一種速度式流量計，其直接檢測結果是給出操作狀態下的體積流量，在其測量范圍內，這種體積流量不受流體溫度、壓力、密度、粘度、成分等性質變化所影響，因而是準確的，不需要任何溫度、壓力補償。但工程上測量蒸汽流量時習慣上以質量流量qm，單位用kg/h或t/h表示，所以上述體積流量qv需要引入蒸汽密度Q(p,T)參數進行折算:
而蒸汽密度Q是直接受到蒸汽工作狀態如溫度T、壓力p等影響的，例如溫度為190℃的蒸汽，當壓力由1.IMPa上升到1.2MPa時，其密度約增大了10%,可見，蒸汽性質變化或操作條件波動時會產生一定的附加誤差。因此在體積流量檢測的同時還要進行溫度壓力的檢測，也即通過T、p對Q進行實時補償以消除系統的附加誤差，保證最終需要的檢測結果即質量流量的準確性，而這些補償運算工作均在流量積算儀中自動完成。所以，應用渦街流量計測量蒸汽流量時，溫度壓力補償是很有必要的。
在本測量系統中，蒸汽的體積流量qv壓力p和溫度T分別通過電容式渦街流量計、壓力變送器和熱電阻(P1100)的檢測而轉換為PFM脈沖、4~20mADC和電阻值信號，并同時輸入現場的智能流量積算儀進行運算和顯示，其讀數即為補償后的蒸汽質量流量qm。
此外，由于蒸汽用戶分散并且距離較遠，給管理帶來了諸多不便，為此我們利用流量積算儀的通訊功能(RS485)和專網無線傳輸技術，與上位計算機(智能終端)構成網絡，將各測量點的計量數據實時傳輸到熱力公司的主機中進行監控與儲存，可在主機中隨時查詢任何一個用戶點的流量、壓力、溫度等參數和掉電情況，從而實現了遠傳監控管理，也成為企業信息化建設的一部分。

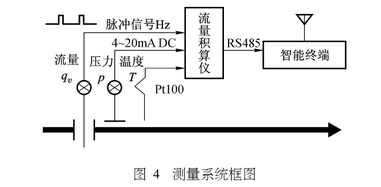

綜上所述，每個測量點的系統構成如圖4。
