孔板流量計的誤差原因有哪些

發布時間：2022-04-21 09:15:19

1.流量計安裝不合理
孔板流量計的安裝應符合相應的安裝規范。根據GB/T21446--2008《用標準孔板流量計測量天然氣流量》,節流裝置應安裝在2段具有等直徑的圓形橫截面的直管段之間,毗鄰孔板的上、下游直管段應符合一定的技術要求。一般情況下,海上油田孔板安裝要求為:毗鄰孔板的上游直管段長度應為10D(D為測量管內徑),下游直管段長度應為5D。在實際安裝的過程中基本可以滿足要求,但往往--些細節問題會被忽視，也會造成安裝誤差，如:直管段內璧粗糙度不符合要求,引起誤差;施工人員領料、用料不符合規范,實際安裝管道與設計要求不符等。
2.取壓與氣流異常

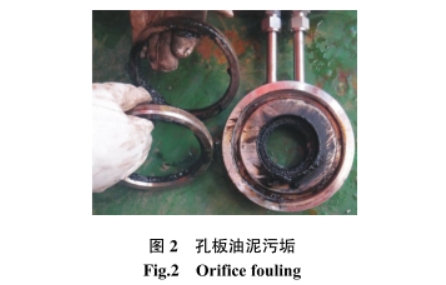

從地層中開采出的原油進人油井計量分離器進行油氣水三相分離,這一過程中，當出現天然氣氣液分離效果不好或分離器內部結構件(波紋板、捕霧器)故障破損時,也會產生不利的影響因素。如:①會使導壓管路、測量腔室在長時間使用中產生積水、積油現象,嚴重的情況下原油中的油泥及顆粒也會進入導壓管,發生堵塞,從而影響計取壓的準確性,造成計量誤差(圖2);②在冬季,環境氣溫較低時,有可能會使積液產生凍堵,此時流量計也不能真實地反映出孔板的前后壓差,造成計量數據不準確;③儀表變送器經過長期使用,會發生相應的零點漂移，造成測量數據偏差。

依據GB/T21446--2008《用標準孔板流量計測量天然氣流量》,氣流通過孔板的流動應保持亞音速，是穩定或僅隨時間緩慢變化的，應避免脈動氣流。當不能滿足孔板安裝直管段的長度要求時,應安裝阻流件及流動調整器,以確保氣流的穩定。
3.測量范圍選擇不合理
在正常生產中，由于油藏屬性、地層能量、開采方式等的不同,每口油井的生產狀態與產量也會不同。單--開口尺寸的孔板流量計的計量范圍是固定的,一般情況下常用孔板的量程比為1:3。實際操作中,應根據油井的開發生產方案中的預測產氣量或已知產氣量選擇與之相適應的孔板進行油井的計量。
4.人員操作及維護不當
對高產井與低產井的計量,由于其產氣量的范圍會超出測量范圍,不可避免的工作就是更換不同孔徑的孔板,以確保計量的準確性。人員的一些操作失誤會直接導致計量數據不準確。對于該項操作有著相應的嚴格要求:①孔板喇叭口的朝向應為管線下游方向;②安裝拆卸孔板不能使用蠻力或尖銳工具,避免孔板變形和工作面劃傷;③安裝密封圈應檢查有無破損情況;④更換下來的孔板應妥善保存，防生銹、防擠壓,運送途中避免磕碰。
如果單一孔板流量計能夠滿足計量范圍的要求,則更應該注意定期的檢查與維保。孔板長時間未更換,受工藝介質沖刷、腐蝕、雜質堆積等因素的干擾,其工作面易產生沖刷磨損、孔板變形、工作面結垢等。對此人員未能及時檢查發現,也會造成計量數據的偏差。
