渦街流量計的電荷放大器的原理?
發布時間：2022-12-01 08:58:54

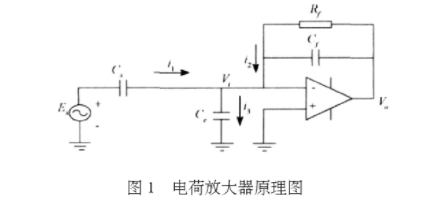

壓電式渦街流量計的工作原理是:當流體流過渦街發生體的時候在流體中產生旋渦,旋渦產生向.上的升力,檢測元件把受到的升力以應力形式作用在壓電晶體元件上，轉換成交變的電荷信號,經電荷放大、濾波、整形后得到旋渦頻率信號。電荷放大電路的核心是將壓電晶體.上受力產生的電荷轉換成電壓信號。其電路結構如圖1所示。
通過電路圖利用基爾霍夫電流定律可以得出如下電流關系:
I2=-i1+i2（1）
根據歐姆定律可以把式（1）寫成如下格式：
式中:Rƒ為反饋電阻;Cƒ為反饋電容;V0為輸出電壓;Vt為輸入電壓;Es為壓電晶體產生的等效電壓;Cs為信號源等效電容;Ce為電纜之間的分布電容。
將下面2個公式代入式(1):
從以上理論分析可以得出以下結論:當運放的開環增益足夠大,下限頻率足夠低時,輸出電壓正比與輸入電荷量,這就是渦街流量計電荷放大器的原理。
