雙通道渦街流量計信號處理方法分析

發布時間：2022-12-13 09:05:03

1測量通道信號處理方法分析
渦街流量計設計采用由具有1/f²衰減(-40dB/dec)特性的低頻濾波器和二階高通濾波器(40dB/dec)組成的帶通濾波器來對原始信號的幅頻特性進行處理。該濾波器的幅頻特性為:

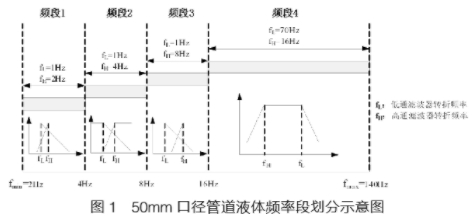

在低頻段，渦街信號經過相同轉折頻率的低通濾波器，輸出幅值為常數;在高頻段,低通濾波器轉折頻率后移，使低通濾波器基本放開。圖1為50mm口徑管道液體的頻率段劃分示意圖。此四頻段信號處理方法構成的“測量通道”是整個渦街信號處理體系的主體通道。

2.2監測通道信號處理方法分析

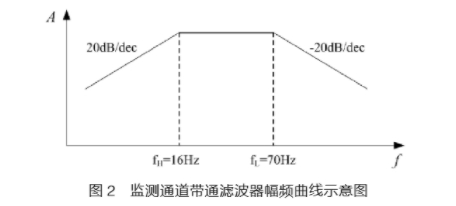

為監測信號由低頻突變為高頻時的狀況，渦街流量計設計了一個由轉折頻率為fL=fmax/2=70Hz的一階低通濾波器與轉折頻率為fH=8*fmin=16Hz的一階高通濾波器組成的帶通濾波器作為“監測通道”。圖2為“監測通道”的幅頻曲線示意圖。
