流量計檢測相關參數測定
發布時間：2023-03-20 14:20:55
由于目前在役流量計大多未在正規渠道采購，圖紙不全，尺寸參數均不明確。在進行流量計焊縫超聲檢測前，對流量計結構進行測量、繪制，為之后的檢測做圖形建模準備，以判斷檢測是否可行。
與檢測相關的尺寸參數，如圖1所示:平臺長度L:60mm;焊縫寬度b:20mm;坡口根部間隙a:2mm;坡口根部高度h:2mm;檢測厚度T:19mm;焊縫厚度t:13mm;環室長度(單側)1:28mm，噴嘴寬度c:20mm;探頭前沿q(可取6.5/9)mm。
其中平臺長度L、焊縫寬度b可直接利用鋼直尺測量得出，坡口根部間隙a和根部高度h默認為2mm(參照常見V型坡口)，探頭前沿由所選探頭參數而定。現著重介紹檢測厚度T、噴嘴寬度c、焊縫厚度t、環室長度(單側)1四個參數的測定方法。
1.檢測厚度T和噴嘴寬度c測定

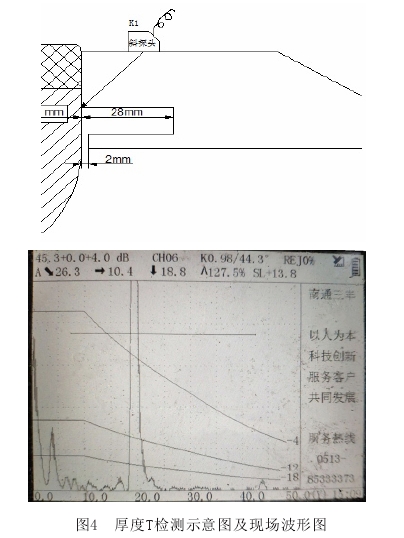

由于噴嘴與母材在垂直方向未完全融合(圖4箭頭指示位置)，可以利用K1斜探頭入射到端角產生發射的原理，根據端角反射的最大回波信號，所示深度即為環室距離工件表面的距離(即檢測厚度T)。同時測量探頭前部位置與焊縫中心的距離，減去最大回波信號處的水平距離，所得數值乘以2，即得噴嘴寬度c。
2.焊縫厚度t測定
由于焊縫未與噴嘴融合在一-起，無法利用斜探頭測量焊縫厚度，所以必須磨平一小塊焊縫余高，磨平范圍約為直探頭大小，將直探頭置于磨平余高焊縫處，此處接收到的最大回波信號所示深度即為焊縫厚度t。同樣利用測厚儀也可測量出焊縫厚度。
3.環室長度1測定

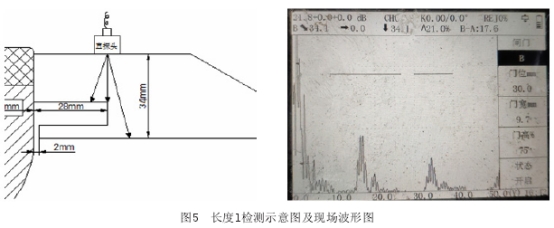

利用流量計直探頭得到兩個回波信號(分別為環室反射信號、平底反射信號)，根據超聲波大平底面回波聲壓與距離的反比關系，△12=201gx2/x1,以DG1為例，計算出兩個回波差值△=5db，根據閘門移動或設置雙閘門，比較回波的db差值，來判斷直探頭發射點是否處在環室的邊緣。最后通過鋼直尺測量焊縫邊緣與探頭中心的水平距離，即得到環室長度1。
