渦街流量計前后直管段長度要求和安裝影響

發布時間：2023-07-06 09:35:57

為控制前文提到流動擾動引起的不確定度uf，《標準》正文提出渦街流量計前后直管段長度和其他安裝條件要求:
(1)在規定附加相應不確定度下.如《標準》中圖例。
(2)從旋渦發生體中心軸下游側1D的流通通道(測量管或管道)內，不能有臺階。
(3)使用標準2型時，須在流量計上游10D處裝明石型多孔流動調整器，其X-X(水平)軸必須與旋渦發生體軸平行安裝。
解說“部分列出確定六種擾流管件直管段長度要求的依據(12幀實驗數據圖)，從中可了解直管段不足時對St數的影響程度。例如標準1型在單彎管擾流下不同直管段長度的附加誤差.不足規定30D僅10D時St數增大約0.8%。

流動調整器的安裝:“解說”還列出標準2型儀表不裝流動調整器St數的實驗數據圖，與裝流動調整相比，變化0.7%左右，流動調整器與儀表間組裝于不同距離和不同位置孔轉角影響St數的實驗數據圖2幀,說明St變化達0.5%~0.8%。

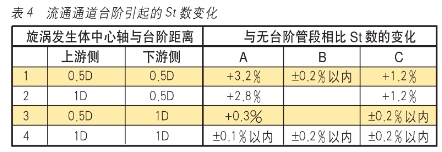

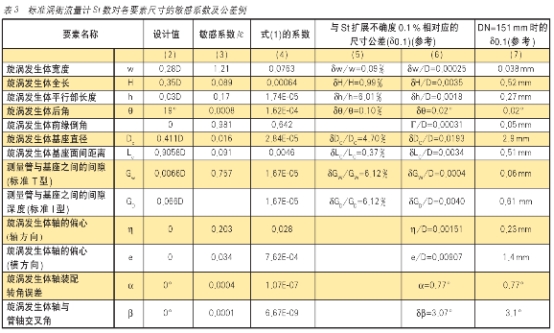

測量通道臺階影響:“解說“闡明儀表測量內徑和前后管路內徑差異形成臺階影響的實驗數據圖3幀，文件認為試驗尚不夠充分,因此未納入《標準》正文。所例舉儀表內徑151mm,測量管長151mm,旋渦發生體置于中點，連接到3種內徑:A=146.5mm、B=1555mm、C=159.2mm的前后直管，按臺階與旋渦發生體軸間距作4組配置，即(1)上游側0.5D，下游測0.5D;(2)上游側1D，下游側0.5D;(3).上游側0.5D,下游側1D;(4).上游側1D,下游側1D。所測得的St數與無臺階管段相比，變化如表4。從中可看出:前后直管內徑小于儀表測量管內徑比大于測量管內徑影響大:后臺階的影響大于前臺階的影響。筆者認為渦街流量計后直管內徑與儀表內徑差的影響比前直管大這一現象，與其他流量儀表(如節流差壓流量計、渦輪流量計、電磁流量計)前直管影響大的常例相反.值得關注。

管軸偏心影響:渦街流量計測量管與管道不同心度形成的附加誤差,從”解說”提供內徑151mm儀表的實驗數據證明是不容忽視的。偏心4.5mm(口徑的3%.偏心口與旋渦發生體軸相距0.5D)時附加誤差達3%以上。若測量管較長,偏心口與旋渦發生體軸相距1.5D以上時，影響可大為減小。筆者認為從這一實驗看出，制造廠為使儀表輕巧和降低成本,測量管長度設計過短，實質上對使用者提高了要求和費用，從總體考慮并不合理。
