孔板流量計的單項校準
發布時間：2024-03-12 08:41:51
1.溫度變送器檢定/校準
在孔板流量計確認被校準溫度變送器量程與參數設置清單中溫度量程上下限--致后，使用溫度標準器(恒溫槽或溫度校驗儀)按照JJF1183-2007溫度變送器校準規范進行。
2.差壓變送器檢定/校準
在確認被校準差壓變送器量程與參數設置清單中差壓量程上下限一致后,使用壓力標準器(壓力校驗儀)按照JJG882-2019壓力變送器檢定規程進行。
3.壓力變送器.
在確認被校準壓力變送器量程與參數設置清單中壓力量程上下限一致后，使用壓力標準器(壓力校驗儀)按照JJG882-2019壓力變送器檢定規程進行。
4.流量積算儀
在確認被檢測/校準流量積算單元中的設置參數與參數設置清單對應參數--致后，按照JJC1003一2016中7.3.2的規定進行。

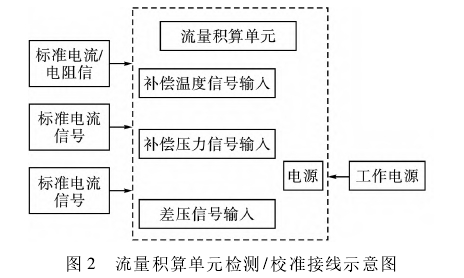

檢測/校準前按下圖連接好線,通常被檢儀表通電預熱10min。如產品說明書對預熱時間另有規定的，則按說明書規定的時間預熱
①瞬時流量校準
校準點取下限流量所對應的差壓值和.上限流量25%、50%、75%、100%所對應的差壓值附近，以上校準點是在設計狀態下;對于具有壓力、溫度補償功能的，另外應在壓力不變，溫度在設計范圍內任取兩點，溫度不變,壓力在設計范圍內任取兩點,流量為最大情況下分別進行校準。
按選取校準點，流量積算單元做一次測量。按下式計算每個檢測/校準點的相對誤差。
式中:Ei為第i檢測/校準點的相對誤差;qi為第i檢測/校準點積算單元的示值;qsi為第i檢測/校準點的瞬時流量的理論計算值。
其中，qsi的計算應根據孔板流量計的參數及被測介質在校準點的操作條件，依據國家有關標準和計量檢定規程進行計算(或使用通過法定計量檢定單位認證的計算軟件進行計算)。介質物性值計算應符合JJG1003-2016附錄A.2的規定。
②補償參量校準
試驗點取零點、0.25Amax、0.5Amax、0.75Amax、Ama。其中，Amx為模擬輸入信號的上限值。對于溫度信號采用熱電阻和熱電偶的.Amax取設計任務書溫度上限。
按選取校準點，流量積算單元作一次測量。按下式計算每個校準點誤差。
式中:EAi為第i校準點的誤差;Ai為第i校準點流量積算單元的示值;A.為第i校準點輸入信號對，應的理論計算值;Amax.為輸入信號上限對應的理論計算值。
