流量計安裝需多長直管段？
發布時間：2025-07-28 11:35:38
  流量計安裝所需直管段長度由測量原理、干擾源類型、管徑及精度要求共同決定。以下是各類流量計的直管段規范（D為管道直徑）：
一、通用安裝準則
干擾源位置
最小直管段要求
單彎頭
10-20D (下游)
同平面雙彎頭
20-30D
調節閥（全開）
30-50D
泵出口
50D以上
注：所有數據基于ISO 5167/ AGA9標準，適用于流態充分發展（流速分布CV值≤0.05）
二、分類型直管段要求
1. 差壓式流量計（孔板/噴嘴）
組件
上游直管段
下游直管段
標準孔板
20-30D
5D
文丘里噴嘴
10-20D
4D
楔形流量計
15D
3D
  • 嚴苛工況：β＞0.7（孔徑比）時上游需≥40D
2. 渦街流量計
工況
上游直管段
下游直管段
清潔流體
10D
5D
含擾流元件
20D
7D
蒸汽測量
15D
5D
  • 抗振要求：振動＞1g時需延長至25D
3. 電磁流量計
安裝條件
上游直管段
下游直管段
理想流場
5D
3D
閥門后
10D
5D
非滿管風險
3D
豎直安裝
  • 電極方位：水平安裝時電極軸與地面平行
4. 超聲波流量計
聲道數
上游直管段
下游直管段
單聲道
20D
10D
雙聲道
15D
7D
四聲道以上
10D
5D
  • 管壁要求：內壁銹蝕＞1mm時需延長50%

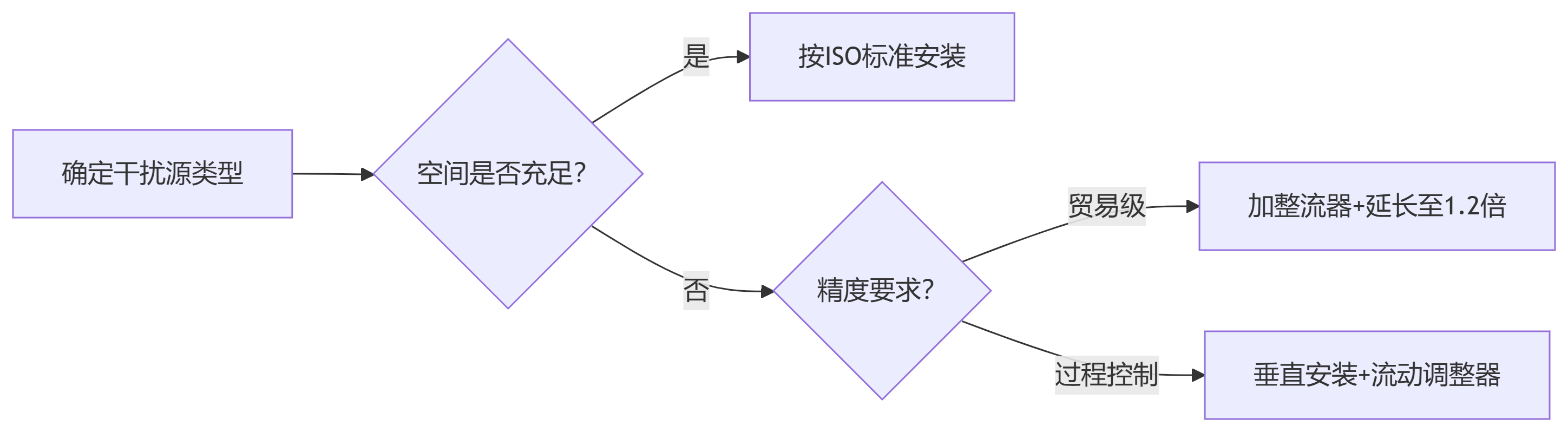

三、直管段不足的解決方案
1. 流動調整器
類型
縮短比例
壓損增加
ISO 5167整流柵
50%
＜3%
Zanker整流板
60%
5-8%
ASME PTC19.5
70%
10-15%
2. 安裝優化
·空間不足時：
o優先選擇垂直安裝（流場對稱性提升2倍）
o采用先擴后縮管（1:7錐度，上游3D即可）
·彎頭后安裝：
確保彎頭曲率半徑≥1.5D（減小漩渦強度）
四、特殊工況處理
1. 非圓形管道
  • 矩形管道：以水力直徑 Dh=4APDh=P4A 替代D（A截面積，P周長）
  • 最小直管段：≥15 DhDh
2. 高粘度流體
  • 粘度＞100cP時直管段×1.5系數
  • 需保持雷諾數 Re＞4000（層流狀態無效）
五、驗證標準
  1. 流場測試：
    • 超聲波流速剖面掃描（CV值≤0.03合格）
    • PIV粒子成像驗證（旋流角＜5°）
  2. 誤差對比：
    • 直管段不足導致典型誤差：
缺失比例
誤差增幅
30%
±1-3%
50%
±5-10%
典型案例
某化工廠DN300蒸汽計量改造：
  • 問題：閥后僅5D直管段，渦街流量計誤差達±8%
  • 解決方案：
    1. 加裝ISO 5167整流柵（直管段縮短至8D）
    2. 調整閥開度＞70%（減少湍流）
  • 結果：誤差降至±1.2%，年節約蒸汽費用￥65萬
終極安裝建議
注：對于貿易結算計量，流量計直管段必須100%達標；過程控制可放寬至80%標準值。安裝后需用便攜式流量校驗儀實測流場分布。
