旋進旋渦流量計

發布時間：2021-05-21 18:25:52

一、概述

　　HD-LUX系列旋進旋渦流量計是本廠自行設計開發的，具有國內領先水平的新型氣體流量儀表。是利用流體旋渦的進動現象，采用壓電晶體作傳感元件，結合微機技術設計而成。該項技術填補了國內空白，達到了國內同類產品先進水平。產品已通過省級新產品鑒定，被國家經貿委列為九五年度國家級重點新產品。產品廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體的流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品

二、產品特點

● 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無需維護；

● 采用先進的電腦芯片，集成度高，體積小，性能好，整機功能強；

● 采用專用顯示屏，顯示位數多，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。

● 采用EEPROM技術，各參數設置方便，并可保存400組流量數據；

● 脈沖、模擬信號輸出，并具有RS485接口；

● 采用專用MODEM，通過電話網絡可實現計算機遠程集中管理。

HD-LUX智能型流量計集流量計、微電腦、壓力、溫度傳感器于一體，采用內置式結構，使結構更緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；HD-LUX采用雙檢測技術有效地提高了信號檢測強度，成功得抑制了由管線振動引起的干擾。

三、工作原理

流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。

四、技術參數

序號	項目	主要性能指標
1	公稱通徑 DN(mm)	20	25	32	50		80	100	150	200
2	流量范圍 (m3／h)	1.2～10	2.5～30	4.5～60	10～150		28～400	50～800	150～2250	360～3600
3	準確度等級	1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%)
4	重復性(%)	<基本誤差限的1/3
5	過流量能力	最大流量的1倍
6	工作壓力(MPa)	PN1.6、2.5、4.0、6.4
7	介質溫度(℃)	－30～70
8	壓力損失(MPa)	△P=ρ／1.205 ×△PN
9	輸出信號方式	脈沖：低電平＜0．7V ；高電平VD—1V(VD一外供電電壓) 模擬：4mA—20mA RS 485通訊接口
10	表體材料	鋁合金、不銹鋼(>2.5MPa)
11	適用介質	氣體
12	環境條件	溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
13	供電方式及功耗	普通型內供電3VDC功耗＜80μA 外供電6～24V DC功耗＜20mA				智能型(壓溫一體化) 內供電3.6VDC功耗<200μA 外供電12～24V DC功耗<100mA
14	防爆等級	防爆標志：ExdⅡBT4；ExibⅡBT6(LUY-B1)
15	執行標準	產品標準： Q／FM 01-2002《LUY系列旋進旋渦流量計》檢定規程：JJG 198-1994《速度式流量計檢定規程》

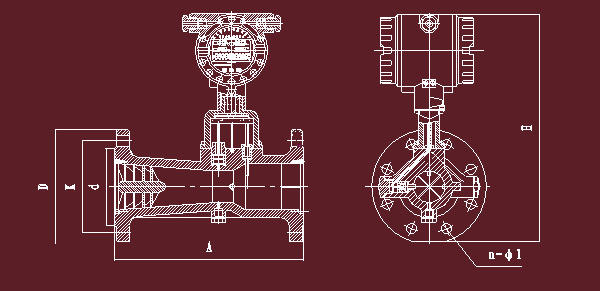

五、旋進旋渦流量計外形尺寸圖

公稱通徑DN(mm)	公稱壓力(MPa)	外形尺寸(mm)		表體材質		重量(kg)
公稱通徑DN(mm)	公稱壓力(MPa)	表體長度A	高度H	不銹鋼	鋁合金	重量(kg)
20(15)	1.6/2.5/4.0	160	360	√	√	6
20(15)	6.3/10/16	160	365	√		8
25	1.6/2.5/4.0	180	367	√	√	7
25	6.3/10/16	180	378	√		10
32	1.6/2.5/4.0	200	383	√	√	9
32	6.3/10/16	200	402	√		12
40	1.6/2.5/4.0	200	383	√	√	9
40	6.3/10/16	200	402	√		12
50	1.6/2.5/4.0	230	403	√		11
50	6.3/10/16	230	421	√		14
80	1.6	330	438	√	√	11
	2.5/4.0	330	438	√		18
	6.3/10/16	330	446	√		21
100	1.6	410	468	√	√	14
	2.5/4.0	410	475	√		18
	6.3/10/16	410	483	√		33
150	1.6	585	542	√	√	21
	2.5/4.0	585	549	√		52
	6.3/10/16	585	572	√		72
200	1.6	700	618	√	√	41
	2.5	700	626	√		117
	4.0	700	634	√		127

六、旋進旋渦流量計產品選型

代號	口徑	流量范圍m3/h
HD-LUX-25	DN25	2．5～30
HD-LUX-32	DN32	4．5～60
HD-LUX-50	DN50	10～150
HD-LUX-80	DN80	28～400
HD-LUX-100	DN100	50～800
HD-LUX-150	DN150	150～2250
HD-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

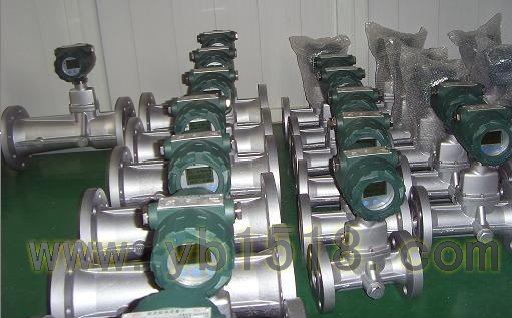

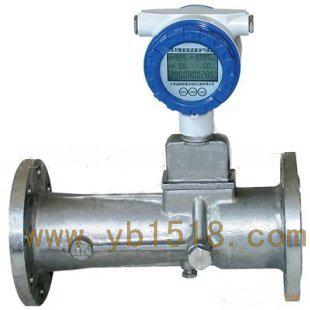

七、旋進旋渦流量計成品展示：
